宇諾產品 | 宇諾電能質量系列產品

2022-05-09

宇諾產品 | 宇諾電能質量系列產品

近幾年較火的行業技術中電能質量產品的研發算是首當其沖，在國內乃至國際的發展時間都不超過10年。今天，我們就存在的電能質量問題，及針對各類問題的解決方案和相關產品做一個簡單敘述。

01存在的電能質量問題

1諧波帶來的危害

零序諧波電流會在中性線上疊加，從而使中性線電流過大，導致中性線發熱燒毀，造成火災隱患；

增加變壓器銅損、鐵損與雜損，使變壓器過熱；

引起局部并聯諧振或串聯諧振，導致無功補償電容柜補償電容、保護元器件及母排燒毀；

引發控制設備、繼電保護裝置誤動作；

2無功功率的危害

增加企業電費開支，過低的功率因數會造成額外的電費支出；

無功功率的增加使總電流增大，因而使設備及線路的損耗增加；

無功功率的增加會導致電流增大和視在功率的增加，從而使發電機、變壓器及其他電氣設備容量和導線容量增加；

3三相不平衡的危害

三相不平衡導致的零序電流增加，增加線損，嚴重時會燒毀中性線；

變壓器銅損增加，出力減少；

臺區末端重載相的電壓降低，影響居民用電；

提高電能質量的好處

1諧波治理

減少變壓器和電纜的額外損耗，降低發熱，提高輸配電效率，節約電能；

避免諧振，保證無功補償設備和其他設備安全運行；

避免電路保護設備誤動作以及電度計量儀表計量誤差；

2無功補償

提高功率因數，避免無功罰款，并可最大限度的爭取國家電費獎勵；

提高供電電壓的穩定性，減少電壓不平衡；

降低變壓器使用容量，降低基本電費，同時降低線損，節能降耗；

3三相不平衡治理

減小中性線電流，減少線損，避免火災事故；

降低變壓器損耗，減少線損；

平衡三相電壓，避免線路末端低電壓問題造成設備無法啟動或者燒壞；

02解決方案

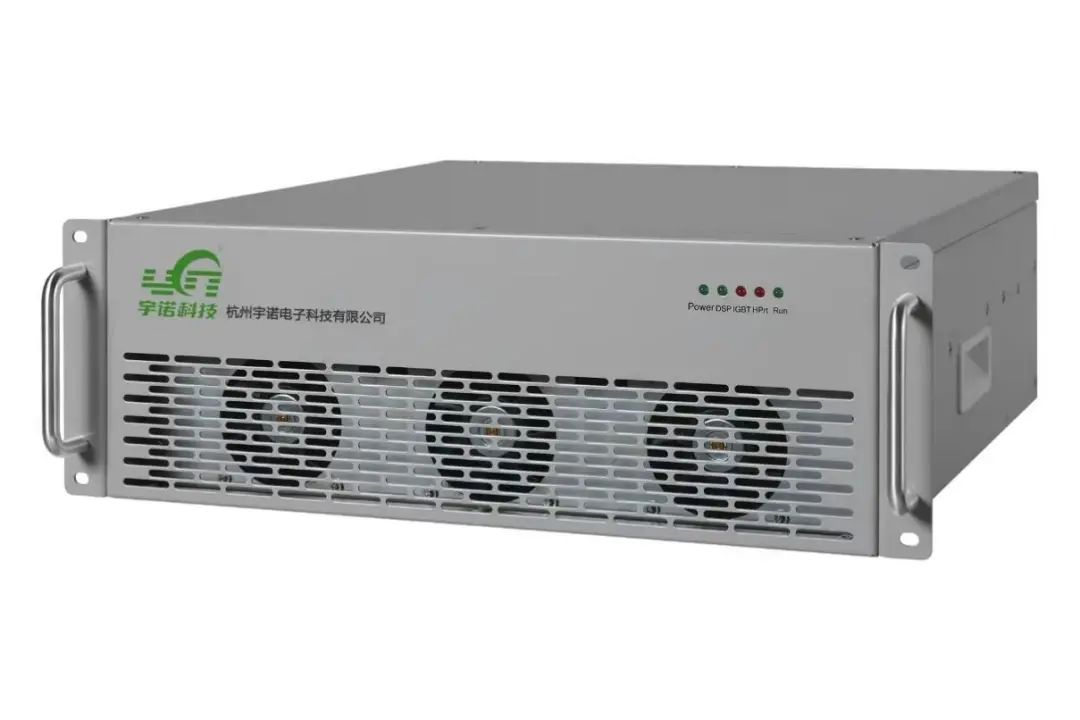

諧波治理-APF

有源電力濾波器（APF：Activepowerfilter）是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Σ煌笮『皖l率的諧波進行快速跟蹤補償，之所以稱為有源，是相對于無源LC濾波器，只能被動吸收固定頻率與大小的諧波而言，APF可以通過采樣負載電流并進行各次諧波和無功的分離，控制并主動輸出電流的大小、頻率和相位，并且快速響應，抵消負載中相應電流，實現了動態跟蹤補償，而且可以既補諧波又補無功和不平衡。

APF可廣泛應用于軌道交通、石油化工、煤化工、電動汽車充電站、冶金、醫院、建筑大樓等存在強諧波干擾源的場合。

軌道交通

醫院

建筑大樓

連云港某石化企業生產線長，涉及面廣，自動化程度高，復雜的裝置間相關聯。由于生產的需要，存在大量快速變化的沖擊性負荷和非線性負荷。針對該企業電力系統的諧波現狀,最佳解決方案是采用有源濾波技術。根據現場情況，我們配置500A的有源濾波柜進行諧波補償，經過治理后，現場諧波情況得到明顯改善。

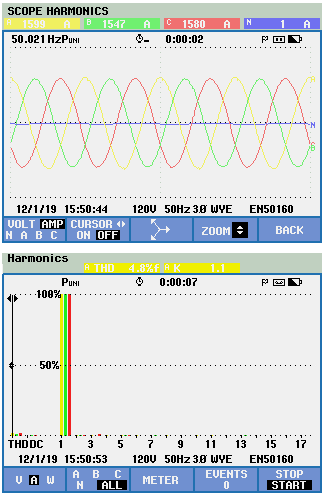

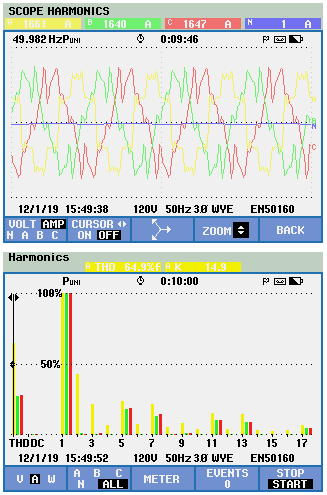

補償前后對比

無功補償-SVG

靜止無功發生器(StaticVarGenerator)是一種自由換相的電力半導體橋式變流器來進行動態無功補償?shù)难b置。SVG是目前無功功率控制領域內的最佳方案。相對于傳統SVC等方式，SVG有著無可比擬的優勢。SVG適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，迅速吸收或者發出所需的無功功率，實現快速動態調節無功的目的。

SVG可廣泛應用于冶金行業、石油行業、軌道交通、汽車制造工廠、居民小區等功率因數較低的場合。

軌道交通

居民小區

汽車制造

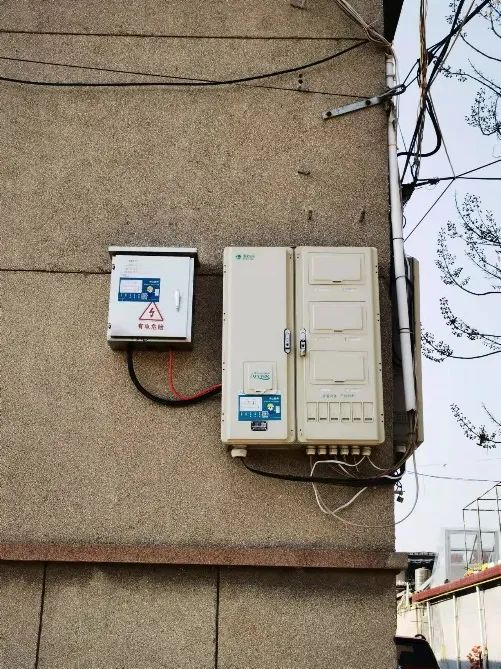

杭州某居民用電小區遍布大量的生產小作坊，功率因數較低，對該小區進行改造。經過治理后，功率因數達到0.99左右。

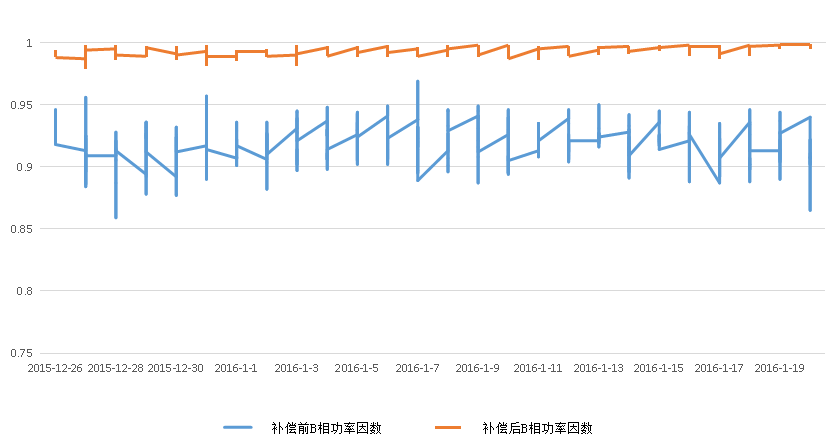

治理前后功率因數對比

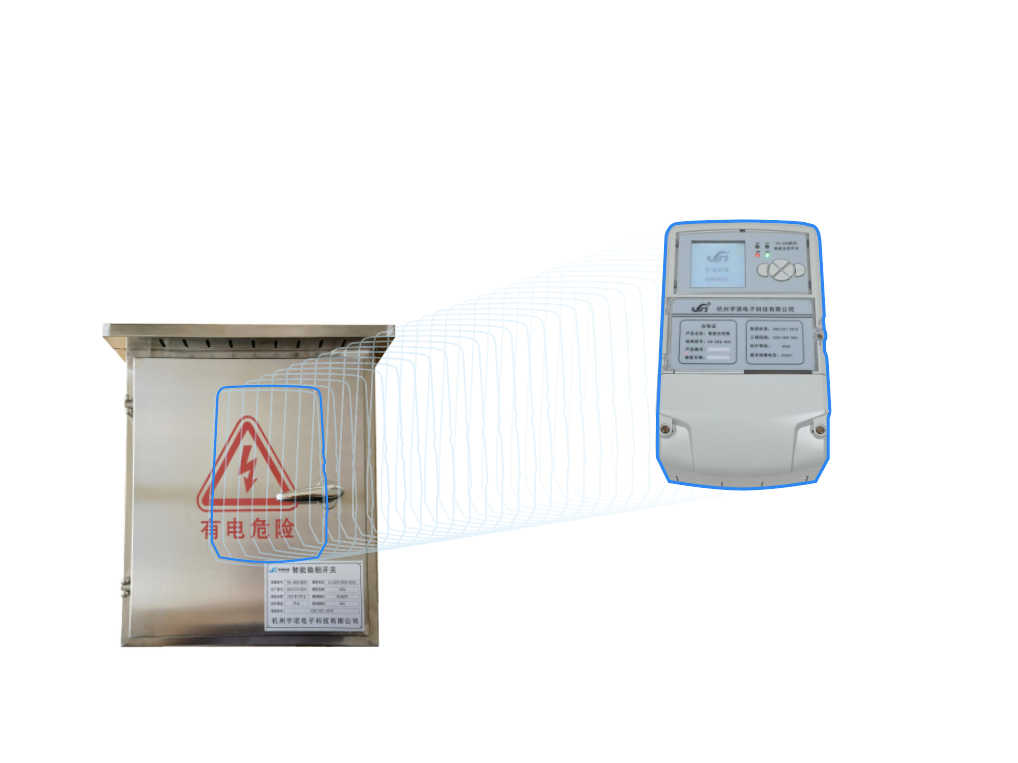

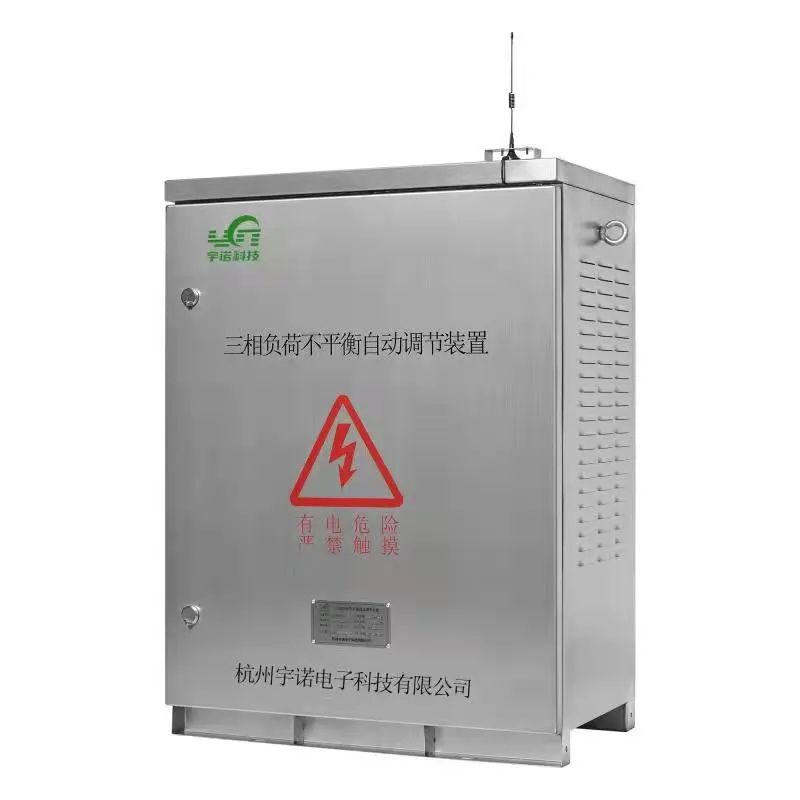

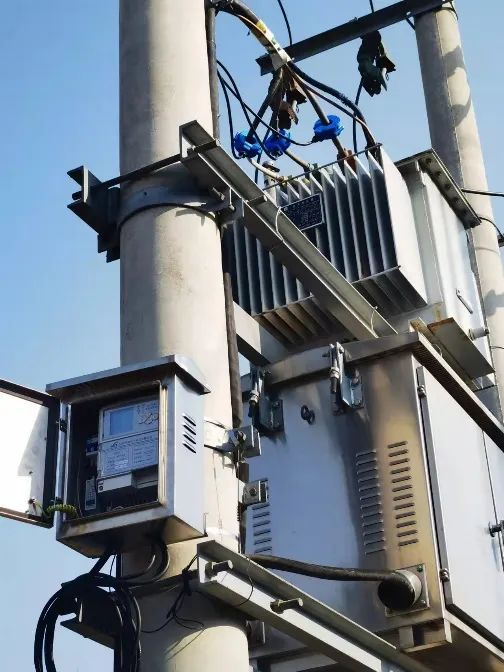

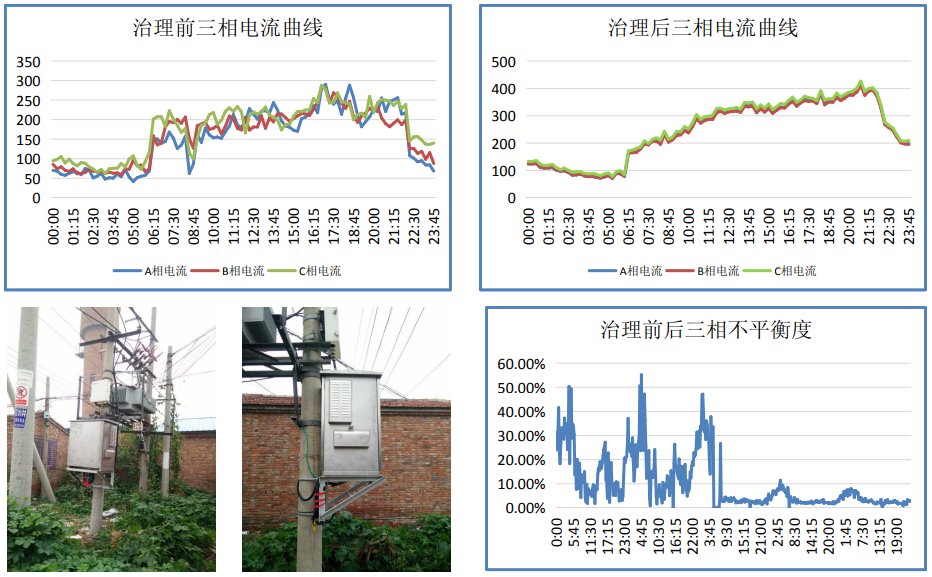

三相不平衡治理-SPC

SPC是一種用于動態治理三相不平衡、抑制諧波、補償無功的新型電力電子裝置，SPC根據系統電流，進行dq坐標旋轉，提取不平衡分量，三相發出不平衡分量大小相等相位相反的電流，將不平衡部分補償?shù)搅悖湍軐⑷嗖黄胶怆娏餍Ｕ扇嗥胶怆娏鳌?/font>
