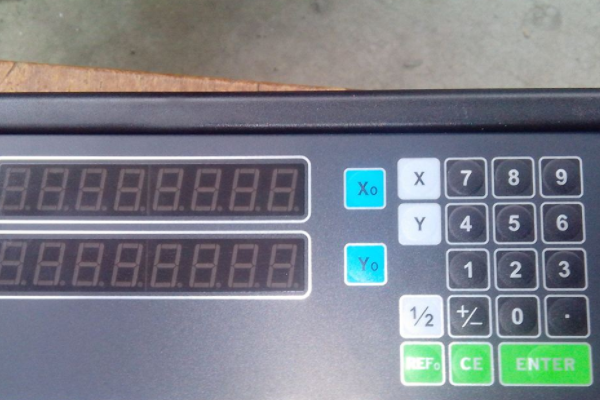

數顯表在現場應用，環境條件復雜。在此基礎上，大多數被測參數都轉化為弱的低電平電壓信號，并通過遠距離傳輸到數顯表，這樣除了有意義的信號之外，還有一些與被測信號無關的干擾信號，它會影響數顯表測量結果的正確性，嚴重時會使儀器無法正常工作。本文介紹了昌暉儀對數顯表產生干擾的方法和消除干擾的措施。

由數字表產生干擾的方法。

干擾源在儀器內部.可存在于外部。例如在數顯表外，大功率用電設備.大功率變壓器.電力網絡都可能成為干擾源。與數顯表內部相比，電源變壓器、線圈、繼電器、開關、電源線等均可成為干擾源。通常通過下面的方式，將干擾源輸入數顯表：

1.信號源和儀表之間的接線。儀表內的配線由磁耦合而產生干擾。高功率變壓器.交流電動機.電力線周圍空間存在著較強的交流磁場，而閉合回路所處的磁場則會感應到電位。這類感生電位串接有用信號，當傳感器遠離數顯表時，這種干擾尤其明顯。

2.干擾源通過電容耦合而產生干擾，這是兩個電場相互作用的結果。在兩個輸入端，通過靜電耦合，可以感應到對地的共同電壓，而共模干擾則不會對儀器產生直接的共模干擾。但是，通過測量系統，可以將泄漏電流通過一個電阻耦合在地面上直接作用于儀器，從而對儀器造成干擾。

EMC.靜電感應引起的干擾大部分為工頻干擾電壓，而變頻器.帶整流子的電動機等則會引起諧波干擾。因為雷擊的影響，電力線上也會產生干擾電壓。

3.在某些溫度測量情況下，當熱電偶電極直接焊接于通電加熱的金屬元件上，由于金屬元件在平行于電流方向的各點有電位差，引入的干擾電壓也較大。溫度過高時，耐火材料的絕緣電阻急劇下降，熱電偶保護瓷質保護管.電爐電源電壓通過耐火磚.熱電偶套管.瓷珠等泄漏到熱電偶絲上，在熱電偶電極與地之間產生干擾電壓。

4.大地上的不同點之間經常會有電位差，特別是在高功率消耗電力設備附近，而這些設備的絕緣性能降低時，電位差異較大。而且在使用時，有時不注意現場儀表會使回路有兩個以上的接點，從而將不同接點的電位差引入數顯表中，從而形成共模干擾。

5.當儀表的橋路電源接地時，除了橋路輸出不平衡信號電壓外，信號線對地另有一公共電壓，它不是要測量的信號電壓，而是共模干擾的表現。

數字表除擾措施。

串型干擾可以產生于信號源，也可以在信號線上感應或接收，因為它與數顯表測量信號相疊加，因而難以消除，因此應避免?？梢圆扇∠铝写胧?/p>

1.信號傳輸導線采用雙絞線，可使信號回路所圍區域大幅度減小，可使兩條信號線到干擾源的距離大致相等，分布電容大致相同，因此能使進人數顯表的串模干擾大大減小。

2.為防止電場的干擾，可以將信號線穿入鐵管，或采用屏蔽線，并在屏蔽層上稍作接地。對直流信號，可在數顯表輸人端加入濾波電路，將雜散信號的干擾衰減到最小，使信號線遠離動力線，不能將信號線和信號線平行。信號線和電源線不能有一個統一的孔進入儀表內部，且信號線應盡可能短地連接到信號終端附近。

3.數顯表和變送器的殼體均應接地，以維持零電位；為了提高儀器的抗干擾能力，可將放大器"浮"起來，使放大器與儀表外殼絕緣，切斷共模干擾電壓的泄漏途徑。需求高時，也可采用雙屏蔽.浮地技術，進一步提高儀器的抗共模干擾能力。
